带有Intel vPro技术的电脑贵的原因之一：AMT远程管理折腾笔记

声明：本人是业余的，纯粹折腾而已，说的不对之处还请指正。这帖子是针对玩家的，不是能用于生产环境或企业环境。

远程管理大体上分为两类：

• 带外管理（Out-of-band management，OOB）：使用独立管理通道进行设备维护。无论被管理设备是否处于开机状态，只要已经通电并联网，就可以远程监控和管理设备，包括远程关机、远程开机、远程重启、远程更改BIOS设置、远程安装操作系统等。
• 带内管理（In-Band Network Access，IBN）：是指使用常规数据通道来管理设备。这种管理要求被管理设备不仅要通电、联网，而且必须已经开机、运行了客户端程序等。

直白的解释：

• 惠普iLO、戴尔DRAC、超微和永擎的IPMI都属于OOB：这些管理工具不依赖于操作系统，只要主板通电并联网，配置好之后，可以远程修改BIOS，远程安装操作系统，甚至Windows系统蓝屏、ESXi紫屏崩溃时，可以远程查看错误崩溃的错误信息。
• Windows远程桌面、Linux SSH属于常见的IBN：只有当操作系统启动后，且远程桌面服务正常运行时，才能连接并管理远程主机。如果Windows已经蓝屏，远程是没办看到蓝屏信息的；当然也没法远程修改BIOS、安装操作系统等操作。

可见，OOB对于远程折腾是非常好用的一个功能。比如，组装一个NAS扔到角落里，万一需要维护时无需连接键、盘鼠、标显示器（Keyborad Video Mouse，KVM），直接用OOB远程管理就行。一般玩家在家里使用OOB远程管理的目的很简单：比如墙角有一个自己组装的NAS，系统挂掉了，需要重启或排除一下故障，或者改下BIOS，通过OOB会更方便，不用连接显示器、键盘和鼠标，就可以远程完成这些操作，需求就这么简单。
完整的OOB远程管理主要包括三个方面发：

• 最基本远程连接，读取一些温度信息、日志之类的。比如通过网页方式访问惠普iLO可以看到温度、日志等信息。
• 远程控制台或者叫KVM。惠普iLO中叫做Remote Console，连接后是一个增强版的远程桌面，可以直接操控远程电脑。
• 远程介质。惠普iLO中叫做Virtual Media。可以加载本地文件为远程主机安装操作系统。

随着当年大量工包戴尔主机遍布大江南北，玩家体验到了DRAC；
随着MicroServer Gen8的海淘热，玩家体验到了iLO；
随着大船，玩家体验到了超微IPMI。
其实iLO、DRAC、IPMI这几个技术从根本上讲都是IPMI，只是各家叫法不同而已。

除了上述这些OOB远程管理，Intel也有自家的远程管理技术：Intel vPro。
其中，一个技术叫AMT（Active Management Technology），类似于IPMI，用于远程连接、管理（比如获取远程主机的电源状态，内存配置，硬盘信息等）；
另一个技术叫做Intel KVM Remote Control，用于通过网络连接实现键盘、显示和鼠标的功能，类似于iLO的iLO Integrated Remote Console功能。

不严谨的说，AMT是Intel vPro的一部分。
下面是带有vPro和不带vPro的CPU的徽标：


基本上，如果是品牌机的话，看到带有vPro的徽标，就表示可以使用vPro的AMT远程管理技术。
当然，vPro很复杂，除了远程管理，还有很多其他的东西。这里仅折腾vPro的远程管理。

AMT作为Intel的OOB远程管理方案，类似于IPMI，但属于不同的技术。

Intel以及各大厂家的白皮书写的非常详细、严谨，但是对于新手可能有点不友好——比较晦涩难懂。

简单地说：
支持vPro技术的电脑，在BIOS中会有一个叫做AMT或ME（Management Engine）的设置菜单，用于开启和关闭AMT功能。
然后还有一个Management Engine固件，一般是开机时按F6进入，主要用于设置远程管理的密码、IP地址等信息。

名词术语：

• “被管理设备”：这个设备稍候会被远程管理，比如NAS。
• “电脑”：就是个普通电脑，用来访问和管理远程的“被管理设备”。

开启步骤简述：

• 在“被管理设备”上进入BIOS开启AMT；
• 在“被管理设备”上进入ME设置AMT；
• 在“电脑”上运行MDTK软件连接“被管理设备”的IP地址；
• 在“电脑”上的MDTK中使用UltraVNC作为KVM工具访问“被管理设备”。

硬件环境：
支持Intel vPro技术的主板、BIOS（含远程管理固件）、CPU、网卡（无线网卡）等。注意，是这些东西都要支持vPro才行。新手建议使用惠普、戴尔等品牌机学习和体验vPro技术。自己DIY的电脑有可能体验vPro会失败。

本帖使用的是HP EliteBook 820 G3 i7-6600U版。
注意：i7-6500U不支持vPro。

软件环境：
个人玩玩，不需要下述正规白皮中提及的软件，这些是给企业级部属用的，个人用太折腾，不好用：
Intel® Setup and Configuration Software (Intel® SCS)，
VNC Viewer Plus。

个人玩，用下两个述软件足以。这两个都是完全免费的软件，无需破解，也没有功能限制：

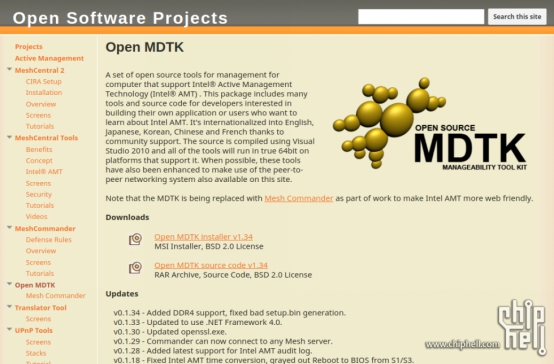

• Open MDTK（Manageability Developer Tool Kit） － 支持Intel AMT技术的开源免费工具集；下载地址http://www.meshcommander.com/open-manageability，下载Open MDTK installer。
• UltraVNC － 配合MDTK，实现KVM功能，下载地址http://www.uvnc.com/downloads/ultravnc.html。

补充Open MDTK的百度云盘下载链接：https://pan.baidu.com/s/1uHQhEKKZQCAws6VdUcDJ7g提取码：oo2h

具体配置AMT方法大体有三种：

• 直接在“被管理设备”上手工设置IP地址等信息，必要时还要生成密钥等——推荐个人玩家使用这种方法，最简单，最可控。
• 其“电脑”上用企业级工具制作n个U盘，然后将U插入需要设置的“被管理设备”中，用于企业级部署几十台甚至上百台电脑——家里就一两台的话就别这么折腾了。
• Intel “天网”法，具体手册没看懂，大体意思是“电脑”无需通过U盘等与“被管理设备”交互，直接将分布在各地的“被管理设备”进行设置——听起来像黑客后门一样神奇的技术，完全不懂。

关键步骤和实现效果；
被管理设备通电，开机，设置开启AMT并设置AMT的IP地址（相当于iLO的地址）。

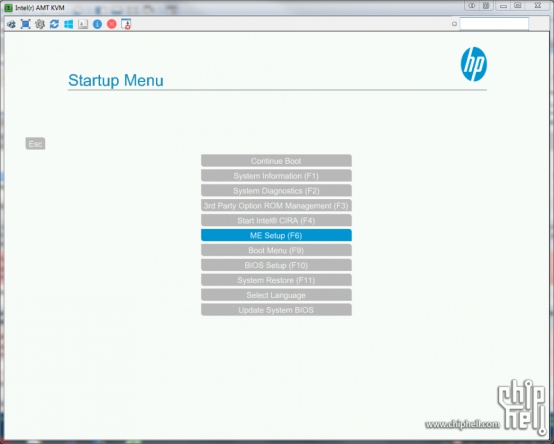

HP EliteBook 820 G3按下ESC键开机，会显示主板的开机菜单，选择并进入：
ME Setup (F6)
注：也可以开机时直接按F6进入。

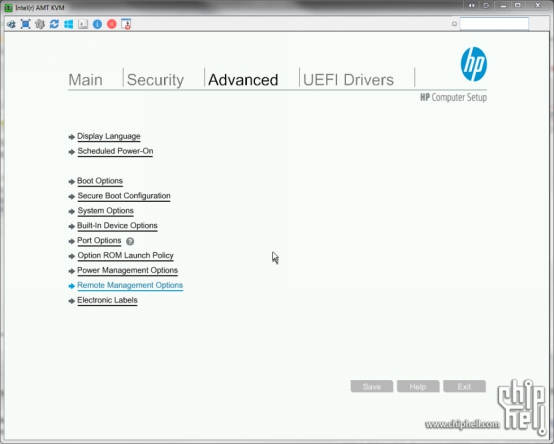

按下F10进入BIOS，浏览到Advanced菜单，会有一项叫做Remote Management Options

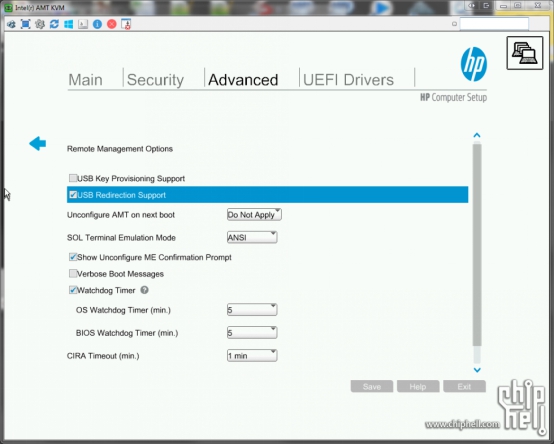

进入Remote Management Options会看到如下信息：

其中USB Key Provisioning Support就是用于被U盘设置的选项。咱们是手工设置，无需勾选这个。
USB Redirection Support需要勾选。
Uconfigure AMT on next boot表示在下次启动时彻底清除AMT设置。如果设置乱了，可以选中Apply保存并从其即可清空AMT设置。
其他保持默认即可。

抱存BIOS设置后重启，按F6键进入ME/AMT设置菜单

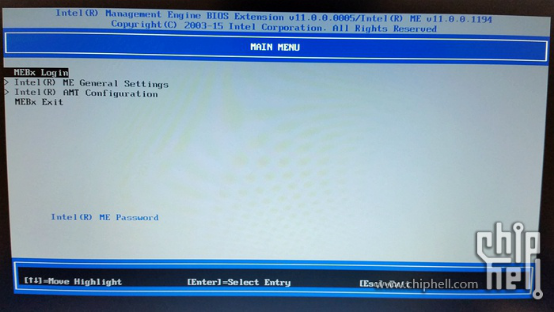

首次登录时需要设置密码，注意密码需要大写字母+小写字母+阿拉伯数字+符号，四种字符都要包含，长度似乎至少8位。

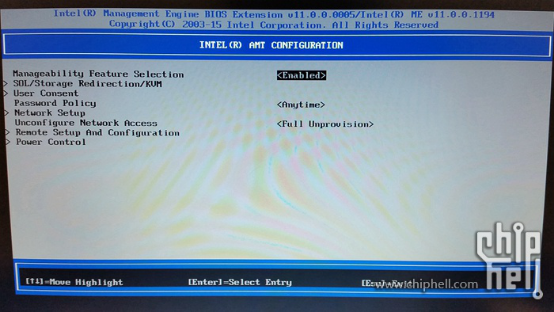

进入Intel AMT Configuration菜单

开启Manageability功能。

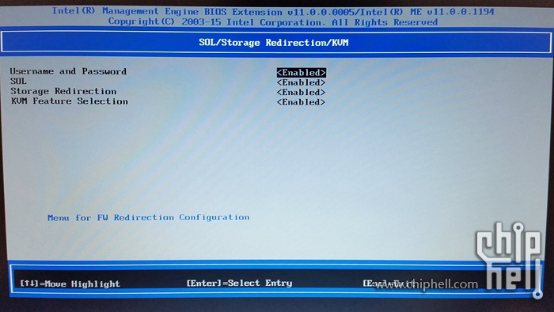

进入SOL/Storage Redirection/KVM菜单

四个选项都开启：访问时需要密码，SOL开启，存储重定向，KVM开启。

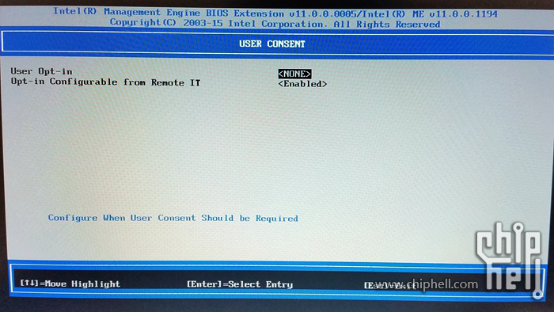

返回后，进入User Consent菜单

将User Opt-in改为NONE。这个的意思是在任何时候，都不需要“被管理设备”同意，你就可以直接从远程访问被管理设备。
如果选择其他，比如KVM，则会在KVM连接时，“被管理设备”的屏幕上显示六位数字的授权码，需要在”电脑”上输入授权码才能进行KVM控制，这显然不是我们需要的效果，因为NAS已经扔到墙角了，没有屏幕，也无法看到授权码。所以这个选项一定要选择NONE。

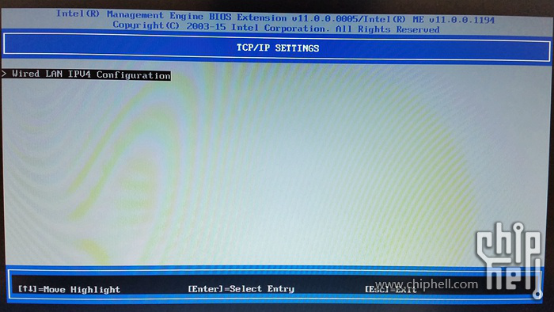

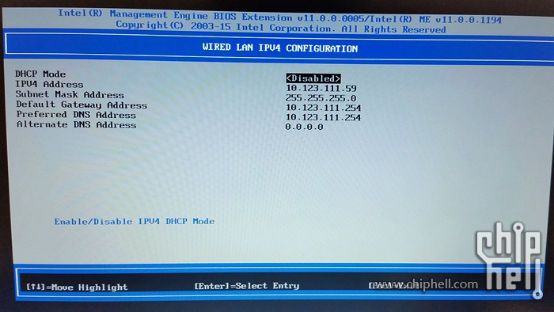

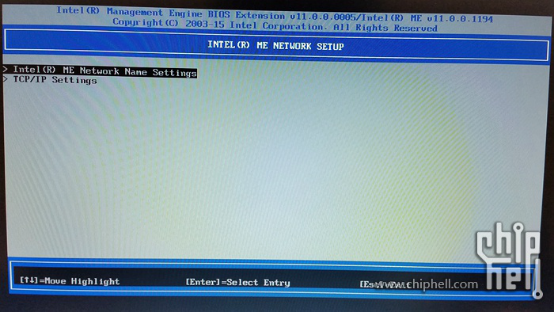

返回后，进入Network Setup，TCP/IP Settings，Wired LAN IPV4 Configuration



有的电脑还可以通过无线网卡远程管理，这里还有有Wireless选项。


设置好IP地址，子网掩码，网关及DNS。

至此，“被管理设备”设置完毕。
这些设置是独立于操作系统的，与安装什么操作系统无关。

下面开始在“电脑”上操作。下载Open MDTK，地址http://www.meshcommander.com/open-manageability，下载Open MDTK installer。


下载UltraVNC，地址http://www.uvnc.com/downloads/ultravnc.html。下载1.2.1.2版本即可。



MDTK需要安装，安装后有很多图标，运行Manageability Automation Tool。

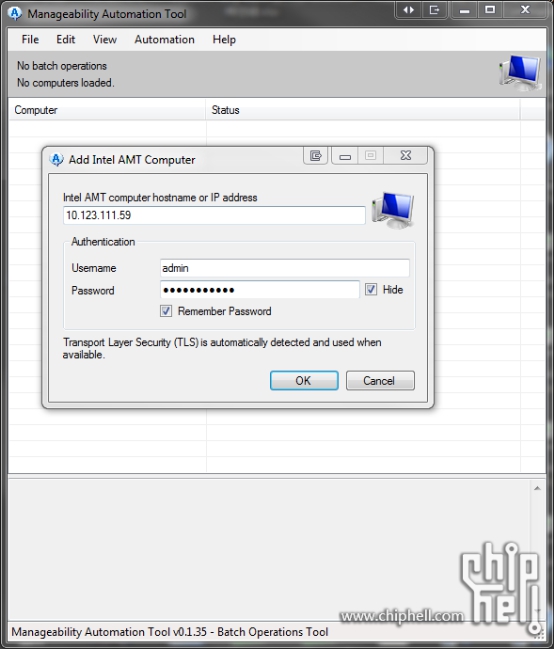

右键空白处添加“被管理设备”，需要输入IP地址和刚刚设置的那个复杂的密码。用户名填写admin即可。

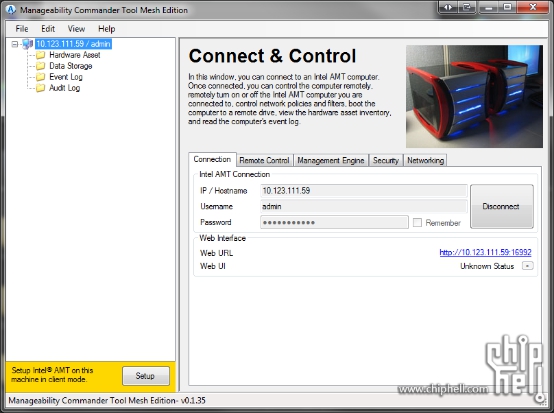

添加后，右键点击刚刚添加的那行，选择Manage Computer。
软件会自动开始连接，当那个按钮变成Disconnnect时表示已经连接了，点击按钮会断开连接。

此时左侧已经可以查看“被管理设备”的很多信息了。

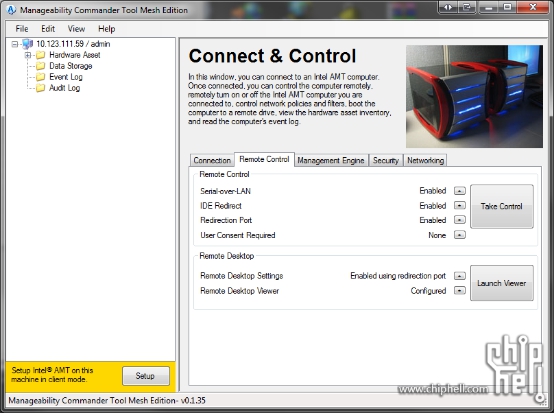

右侧有几个tab，比较有用的是Remote Control，这就是KVM了。

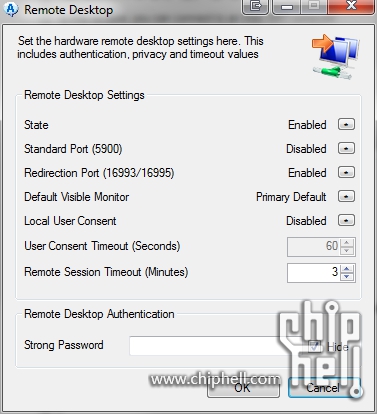

点击Remote Desktop Settings

开启Redirection Port (16993/16995)。

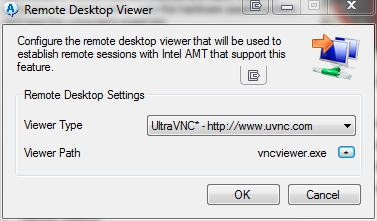

点击Remote Desktop Viewer

这是KVM使用的工具。将刚刚下载的UltraVNC解压缩，按照“电脑”操作系统的版本，选择vncviewer.exe即可。

这样设置后，Launch Viewer就可以点击了。

通过UltraVNC看到“被管理电脑”的图像了，试一下键盘和鼠标，都是管用的。

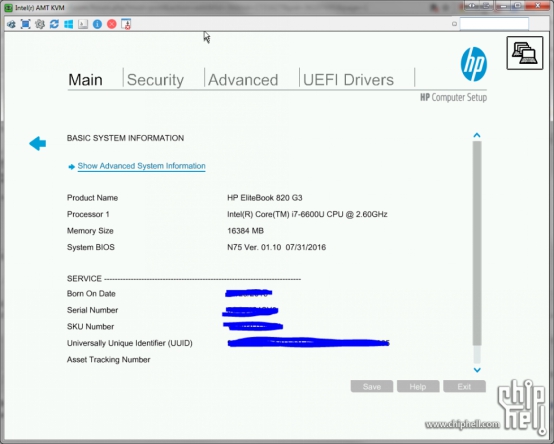

下面是UltraVNC显示的“被管理电脑”BIOS界面，

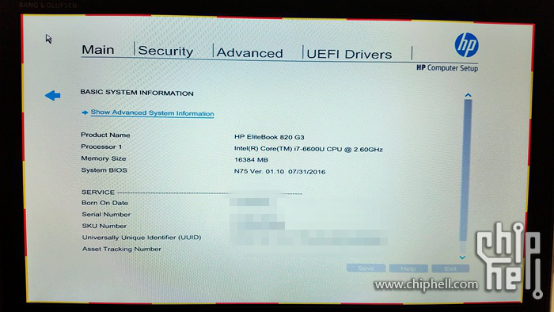

下面是“被管理设备”屏幕的显示效果，屏幕四周有一圈红黄两色交替的线，提醒用户此时电脑已被远程管理。

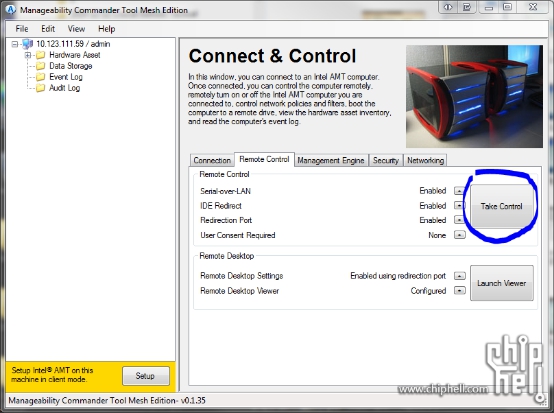

再回到MDTK，点击那个Take Control按钮。

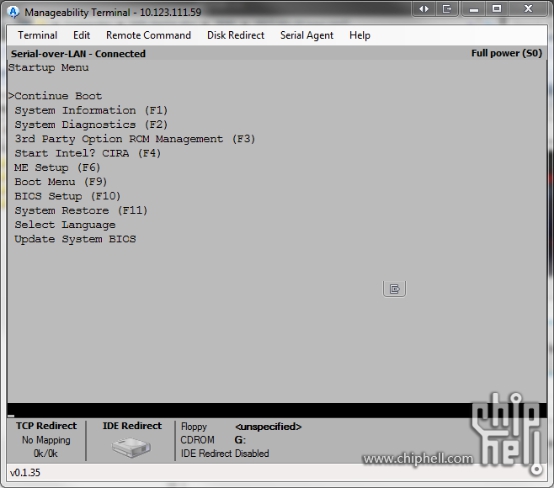

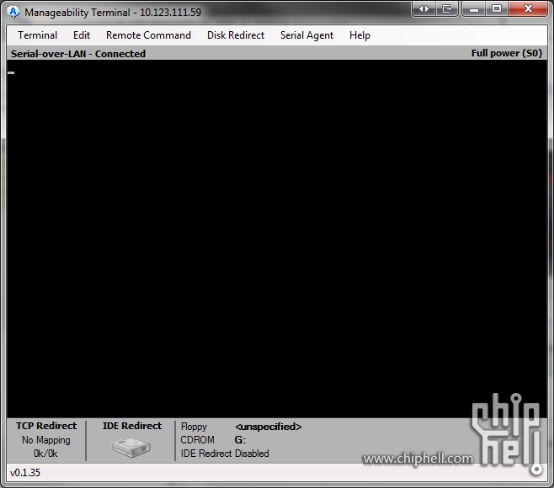

会显示出下面这个窗口

这个窗口有很多菜单，很有意思。

比如，Remote Command可以关机、强制关机、重启、强制重启等。蓝屏死机时可以使用。
还有Remote Command菜单里的Remote Reboot to BIOS Setup，这个是远程BIOS，

这里也可以修改BIOS设置，不过不是通过KVM，而是通过Remote BIOS功能修改。

当然，也可以加载虚拟介质用于安装操作系统了。

参考：

• Intel官方Management Engine BIOS Extension (Intel®MEBX)手册：http://www.intel.com/content/dam ... ide_for_7series.pdf
• Intel官方AMT快速指南：https://communities.intel.com/ex ... yment_Guide_1.1.pdf

小结一下：
带有vPro技术的电脑非常普遍，无论是DIY主板还是品牌台式机、笔记本非常多，
至少比带有IPMI技术的主板和电脑多，也更便宜，更容易买到。
这些设备都是可以远程管理的，用这些设备折腾Home Server，NAS，虚拟化软路由之类的非常方便，不一定死守IPMI。
